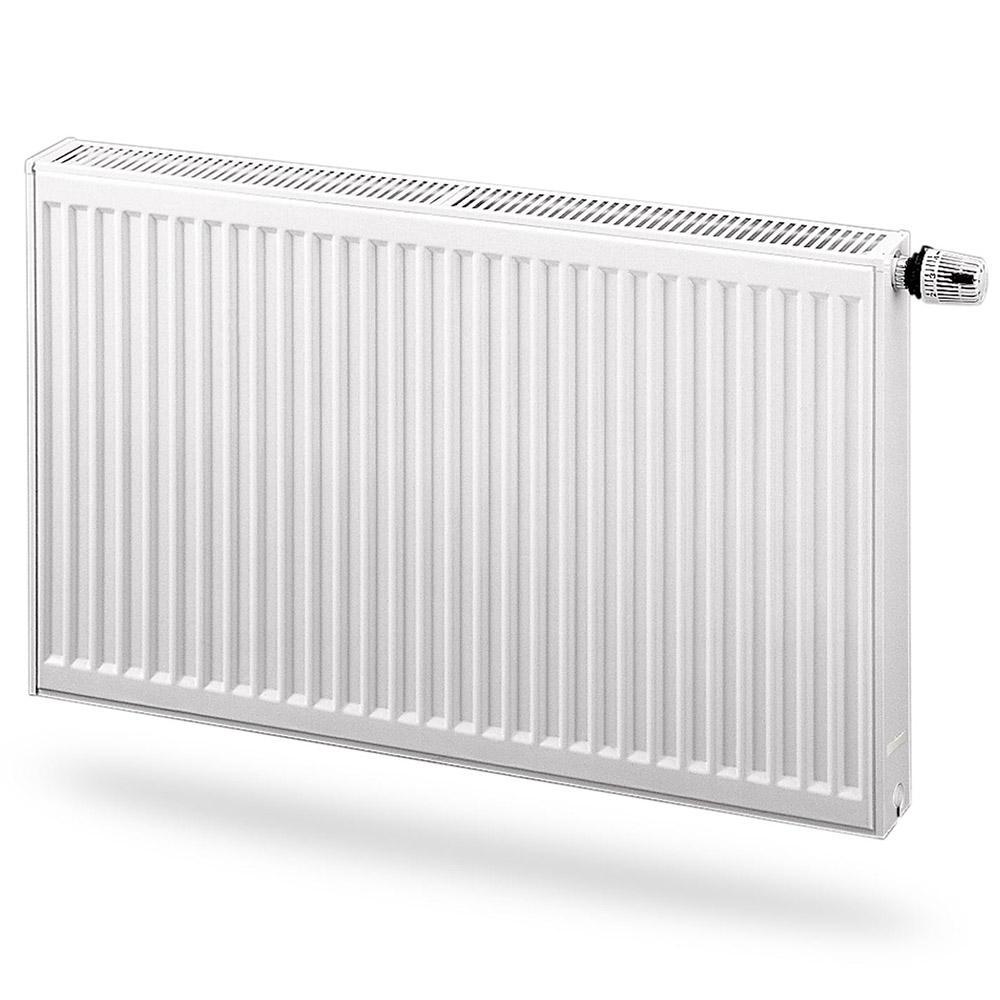

Радиатор стальной Purmo Ventil Compact 33 Тип 400×900 мм (нижнее подключение) F073304009011300

Стальные радиаторы Purmo - современные радиаторы, которые завоевали признание более чем в 50 странах Европы. Радиаторы производятся на двух заводах, в Финляндии и в Польше, и уже оттуда поставляются в страны Европы и Азии. Радиаторы Purmo на сегодняшний день являются образцом идеального сочетания цена-качество-технические параметры-сервис. Модели стальных радиаторов представлены с гладкими или профилированными панелями, имеют несколько вариантов подключения трубопроводов и монтажа установки. Качество продукции подтверждено сертификатом ISO 9001.

Радиаторы отопления Purmo предназначены для использования системах водяного отопления в жилых, общественных, административных, хозяйственных зданий и сооружений различных типов. Радиаторы отличаются низкой тепловой инерцией, что позволяет экономить тепло, и при этом обеспечивают необходимый температурный режим. Радиаторы могут работать при низких и высоких температурах теплоносителя.

Особенности:

• Боковые поверхности радиатора закрыты защитными элементами.
• Верхняя поверхность закрыта планкой типа "гриль".
• Четыре боковые подсоединительные отверстия в каждом углу радиатора с внутренней резьбой G1/2.
• Левостороннее и правостороннее подключение в типе 22 и 33.
• Толщина конвекционных ребер - 0,5 мм.
• Радиаторы Purmo Ventil Compact покрыты электростатическим напылением. Гигиенический сертификат от HK/B/0050/01/2006.

Технические характеристики:

• Толщина панели радиатора - 1,25 мм.
• Рабочее давление - 10 бар.
• Испытуемое давление - 13 бар.
• Максимальная температура - 110 ⁰С.
• Цвет - RAL 9016, другие цвета - под заказ.
• Термовентиль - встроенный.
• Резьба подключения - внутренняя 1/2".
• Гарантия - 10 лет.

Комплектация радиатора Purmo Ventil Compact (CV): радиатор, термовентиль, типа "Heimeir", заглушка, кран Маевского, комплект креплений Monclak.
